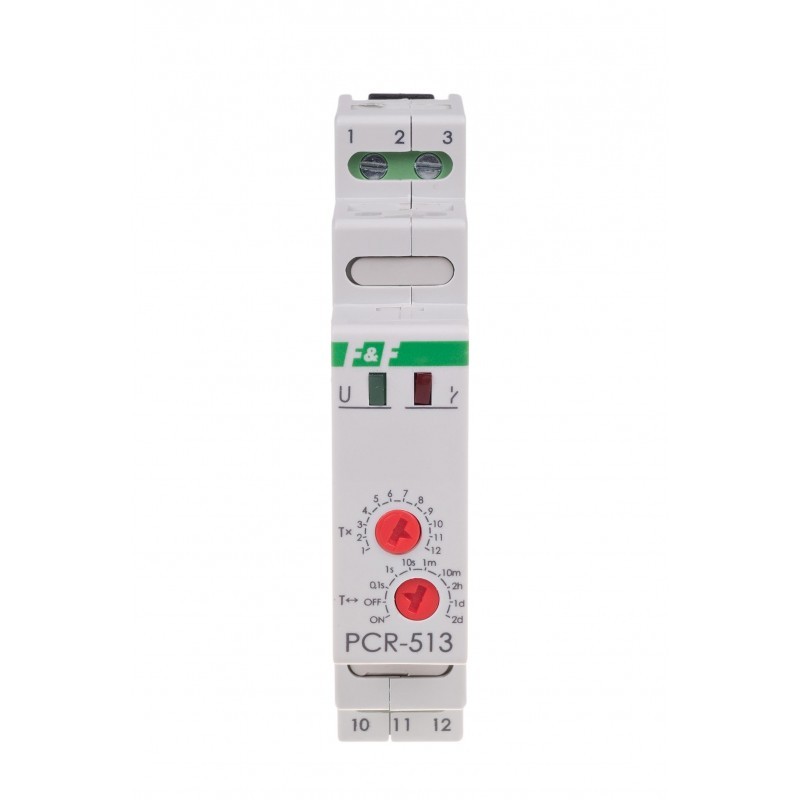

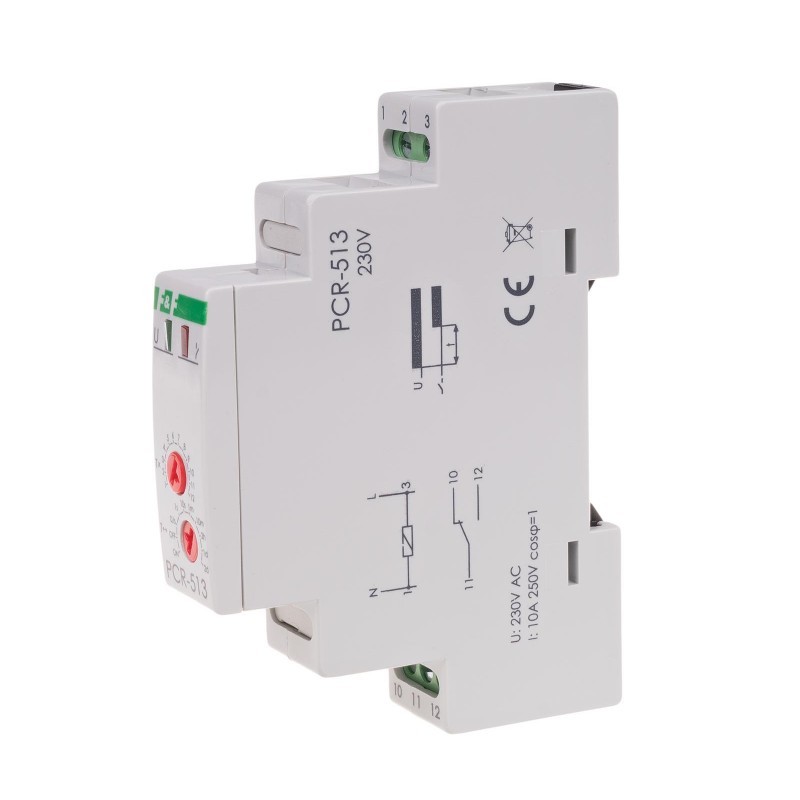

Przekaźnik czasowy PCR-513UNI

Zasada działania czasowego przekaźnika PCR-513UNI

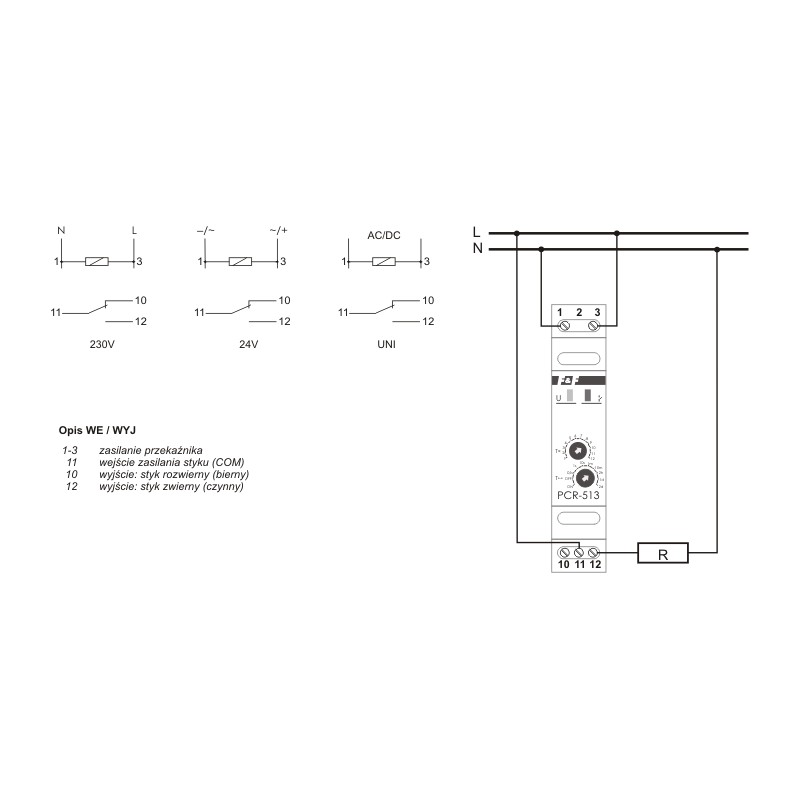

Po podaniu napięcia zasilającego styk pozostaje w pozycji 11-10 i następuje odmierzanie nastawionego czasu pracy. Po odmierzeniu czasu następuje przełączenie styku w pozycję 11-12. Ponowna realizacja trybu pracy przekaźnika możliwa jest po odłączeniu napięcia zasilającego i ponownym jego załączeniu.

Uwaga!
* Przy włączonym zasilaniu układ nie reaguje na zmianę nastaw zakresu czasowego.
* Praca z nowo ustawionym zakresem czasu następuje po wyłączeniu i powtórnym włączeniu zasilania.
* Przy włączonym zasilaniu w ustawionym zakresie czasowym możliwa jest płynna regulacja czasu w zakresie wartości nastawy czasu.

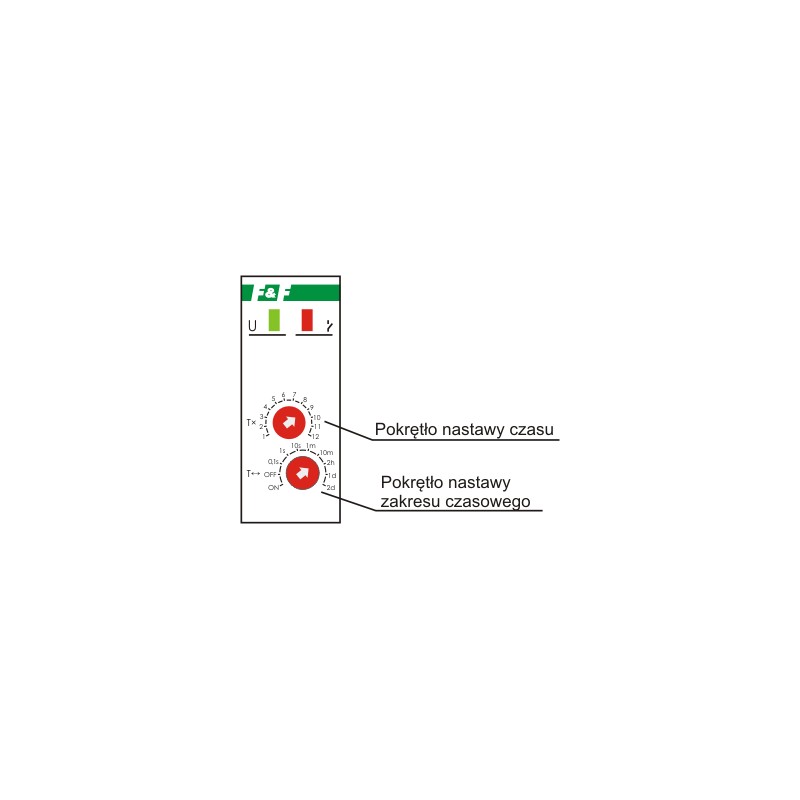

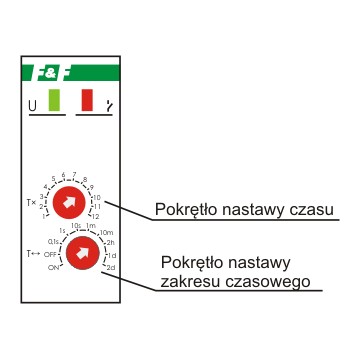

Zakresy czasowe:
0,1s: 0,1÷1,2 sek.
   1s:   1÷12 sek.
 10s: 10÷120 sek.
  1m:   1÷12 min.
10m: 10÷120 min.
   2h:   2÷24 godz.
   1d:   1÷12 dni (24÷288 godz.)
   2d:   2÷24 dni (48÷576 godz.)

ON - przy włączonym zasilaniu powoduje trwałe załączenie styku w pozycji 11-12.
OFF - przy włączonym zasilaniu powoduje trwałe załączenie styku w pozycji 11-10.

Dane Techniczne:
Napięcie zasilania 12-23 V AC
Tryb pracy opóźnione załączenie
Element wykonawczy przekaźnik
Maksymalny prąd obciążenia 10 A
Konfiguracja styków 1 × NO/NC
Separacja styku TAK
Sygnalizacja stanu styku LED czerwona
Czas działania - regulowany 0,1 s ÷ 576 godz.
Sygnalizacja zasilania LED zielona
Przyłącze zaciski śrubowe 2,5 mm²
Moment dokręcający 0,4 Nm
Pobór mocy 0,8 W
Temperatura pracy -25 ÷ 50 °C
Wymiary 1 moduł (18 mm)
Montaż na szynie 35 mm
Stopień ochrony IP20
